Feature
Low Crosstalk
Low Insertion Loss
Wide Wavelength Range
High Return Loss
ApplicationsV
R&D in Laboratory
Configurable OADM
System Monitoring
MAN (Metropolitan Area Network)

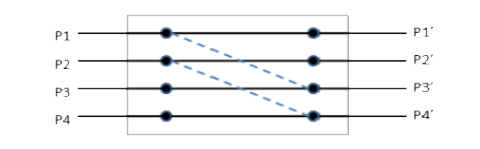

Route States
Pins
| Type | State | Optical Path | Electric Drive | State Sensor | ||||||||||||||||
| D2×2 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | ||||||||||||
| Latching | A | P1-P3′, P2-P4′ | -- | -- | -- | -- | Close | Open | Open | Close | ||||||||||
| B |
P1-P1′, P2-P2′, P3- P3’, P4-P4’ |
V+ | -- | -- | Open | Close | Close | Open | ||||||||||||
| Non-Latching | A | P1-P3′, P2-P4′ | -- | -- | GND | V+ | Close | Open | Open | Close | ||||||||||
| B | P1-P1′, P2-P2′ | V+ | GND | -- | -- | Open | Close | Close | Open | |||||||||||
| Model | unit | D2x2 | ||||||||||||||||||
| Operating wavelength | nm | 850±40/1300±40 | 1260~1620 | |||||||||||||||||
| wavelength | nm | 850&1300 | 1310&1550 | |||||||||||||||||
| Insertion loss | dB | Typ:1.0 Max:1.5 | ||||||||||||||||||
| Return loss | dB | MM≥30 SM≥50 | ||||||||||||||||||
| Cross talk | dB | MM≥35 SM≥55 | ||||||||||||||||||
| PDL | dB | ≤0.05 | ||||||||||||||||||
| WDL | dB | ≤0.25 | ||||||||||||||||||
| TDL | dB | ≤0.25 | ||||||||||||||||||
| Repeatability | dB | ≤±0.02 | ||||||||||||||||||
| Voltage | V | 3.0 or 5.0±0.5 | ||||||||||||||||||
| Operating life | Time | ≥107 | ||||||||||||||||||
| Switch time | ms | ≤8 | ||||||||||||||||||
| Power handling | mW | ≤500 | ||||||||||||||||||
| Operating temperature | ℃ | -20~+70 | ||||||||||||||||||
| Storage temperature | ℃ | -40~+85 | ||||||||||||||||||
| Fiber color | P1, P1'Black ; P2, P2'Red ; P3, P3'Blue, P4, P4’ White | |||||||||||||||||||
| Size | mm | 27.0×12×8.2 | ||||||||||||||||||
| Note: 1, Within operating temperature and SOP. 2, Excluding Connectors. | ||||||||||||||||||||
| Mode | Wavelength | Voltage Type | Control Model | Fiber Type | Fiber Diameter | Fiber Length | Connector | |||||||||||||
| S=SM M=MM |
85=850nm 13=1310 15=1550 X=Others |
3=3V 5=5V |
L=Latching N=Non- Latching |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=none LP=LC/UPC LA=LC/APC
SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
|||||||||||||
