光纤耦合器、光纤分路器 首页 > 产品中心 > 光纤耦合器、光纤分路器

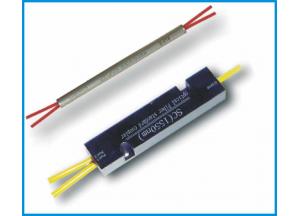

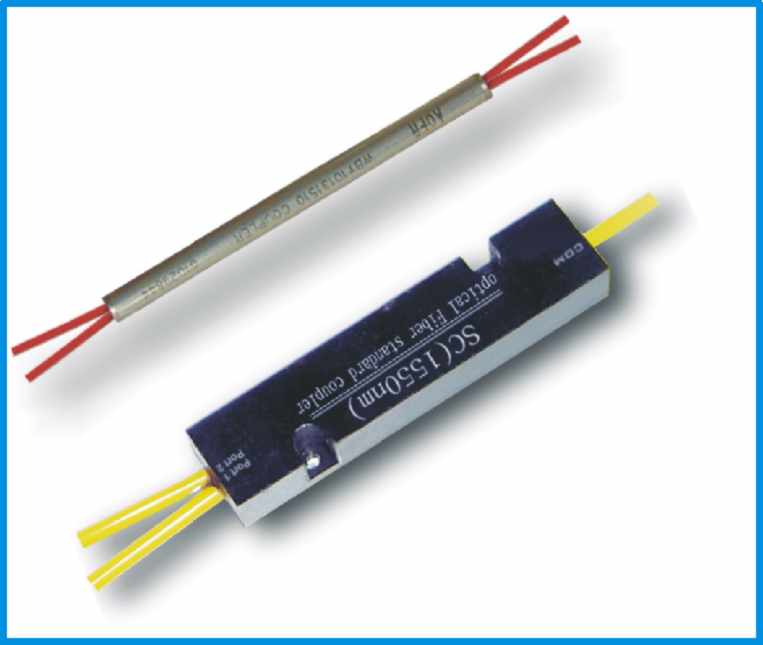

LW-DWC系列标准光纤耦合器

  产品描述:
        光纤耦合器(Coupler)又称分歧器(Splitter),是将光讯号从一条光纤中分至多条光纤中的元件,属于光被动元件领域,在电信网路、有线电视网路、用户回路系统、区域网路中都会应用到,与光纤连接器分列被动元件中使用最大项的。


特征:

全光纤构造
高可靠性
优异的光学性能
光纤类型可选


应用:

光纤到户(FTTH)
本地环路
无源光网络(PON)
光纤CATV
光纤通信系统
光纤测试设备
光纤传感器
局域网(LAN)


特性:

     全光纤构造
     高可靠性
     优异的光学性能
     光纤类型可选


技术参数:

中心波长(nm)
1310 or 1550nm(单窗)
1310&1550(双窗)
820 or 1310
带宽(nm)
±20nm(窄带)
±40nm(宽带)
±40nm(宽带)
-
最大插入损耗(dB)
3.7
3.8
3.8
4.3
附加损耗(dB)
0.15
0.25
0.25
1.0
温度稳定性(dB/°C)
≤0.003
≤0.003
≤0.003
≤0.003
偏振损耗(dB)
≤0.15
≤0.15
≤0.15
-
均匀性(dB)
≤0.6
≤1.0
≤1.0
≤1.0
方向性(dB)


≥55
≥40
使用温度(°C)



-40~+80
存储温度(°C)
-40~+85






封装方式(nm)
A ø3.0×55(L) (250µ裸光纤)
  B ø3.0×55(L) (900µ松套管)
  C 90(L)×15(W)×7(H)(900µ松套管)
  D 105.2(L)×78.5(W)×12.7(H)(900µ松套管)
  E 90(L)×15(W)×7(H)(ø3.0mmPVC套管)
  F 105.2(L)×78.5(W)×12.7(H)(ø3.0mmPVC套管)


订购信息:
No.
Mode
Central Wavelength
Input/Output port
Rate
Pigtail length
Package
LW-DWC-
SC=Single mode standard,
WFC=Single window bandwidth
WIC=Dual window bandwidth
MSC=Multi mode standard

3=1210nm,
5=1550nm,
8=850nm,
35=1310&1550
1/2,
1/3,
….
1/32,
2/2,
2/4,
……
2/32
1/99,
……
50/50
1=1M,
2=2M
……
A:μ3.0*55(L)(250u bare fiber)
B: μ3.0*55(L)(900u loose tube)
C: 90(L)*15(W)*7(H)(900u loose tube)
D:105.2(L)*78.5(W)*12.7(H)(900u loose tube)
E:90(L)*15(W)*7(H)(μ3.0mm PVC tube)
F:105.2(L)*78.5(W)*12.7(H)( μ3.0mm PVC tube)
G:141.5(L)*101.7(W)*14.8(H)( μ3.0mm PVC tube)
For drawings, technical data or samples configuration other than stated above, please feel free to contact us:  sales@lightwit.com.cn
