产品描述： |
| |
产品描述：

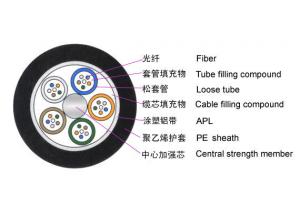

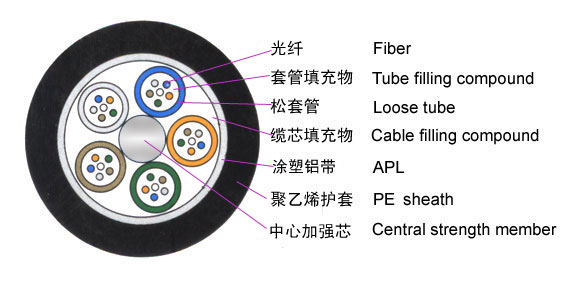

GYTY53光缆的结构是将250μm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯纹合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。涂塑铝带（APL）纵包后挤制聚乙烯护套成缆。
产品特点：
◆具有很好的机械性能和温度特性
◆松套管材料本身具有良好的耐水性能和较高的强度
◆管内充以特种油膏，对光纤进行关键性保护
◆特别设计的紧密的光缆结构，有效防止套管回缩
◆良好的抗压性和柔软性
◆PE护套具有很好的抗紫外辐射性能
◆采用下列措施来确保光缆的防水性能；
- 单根钢丝中心加强芯
- 松套管内田中特种 防水化合物
- 完全缆芯填充
- 涂塑铝带（APL）防潮层
产品标准：
GYTA 光缆符合YD/T 9001-2001 和IEC 60794-1
光学特性：
|
|
G.652
|
G.655
|
50/125μm
|
62.5/125μm
|
|
衰减
|
@850nm
|
|
|
≤3.0dB/km
|
≤3.0dB/km
|
|
@1300nm
|
|
|
≤1.0dB/km
|
≤1.0dB/km
|
|
@1310nm
|
≤0.36dB/km
|
≤0.40 dB/km
|
|
|
|
@1550nm
|
≤0.22 dB/km
|
≤0.23dB/km
|
|
|
|
带宽(A级)
|
@850nm
|
|
|
≥500 MHz·km
|
≥200 MHz·km
|
|
@1300nm
|
|
|
≥1000 MHz·km
|
≥600 MHz·km
|
|
数值孔径
|
|
|
0.200±0.015NA
|
0.275±0.015NA
|
|
光缆截止波长
|
≤1260nm
|
≤1480nm
|
|
|
结构参数：
|
光缆型号
|
光纤数
|
套管数
|
填充绳数
|
光缆直径
|
光缆重量
|
允许拉伸力
长期/短期
|
允许压扁力
长期/短期
|
弯曲半径
静态/动态
|
|
GYTS-2~6芯
|
2~6
|
1
|
4
|
10.2
|
116
|
600/1500
|
300/1000
|
10D/20D
|
|
GYTS-8~12芯
|
8~12
|
2
|
3
|
10.2
|
116
|
600/1500
|
300/1000
|
10D/20D
|
|
GYTS-14~18芯
|
14~18
|
3
|
2
|
10.2
|
116
|
600/1500
|
300/1000
|
10D/20D
|
|
GYTS-20~24芯
|
20~24
|
4
|
1
|
10.2
|
116
|
600/1500
|
300/1000
|
10D/20D
|
|
GYTS-26~30芯
|
26~30
|
5
|
0
|
10.2
|
116
|
600/1500
|
300/1000
|
10D/20D
|
|
GYTS-32~36芯
|
32~36
|
6
|
0
|
11.6
|
129
|
1000/3000
|
300/1000
|
10D/20D
|
|
GYTS-38~48芯
|
38~48
|
4
|
1
|
11.2
|
141
|
1000/3000
|
300/1000
|
10D/20D
|
|
GYTS-50~60芯
|
50~60
|
5
|
0
|
11.2
|
144
|
1000/3000
|
300/1000
|
10D/20D
|
|
GYTS-62~72芯
|
62~72
|
6
|
0
|
12.0
|
159
|
1000/3000
|
300/1000
|
10D/20D
|
|
GYTS-74~84芯
|
74~84
|
7
|
1
|
13.6
|
209
|
1000/3000
|
300/1000
|
10D/20D
|
|
GYTS-86~96芯
|
86~96
|
8
|
0
|
13.6
|
209
|
1000/3000
|
300/1000
|
10D/20D
|
|
GYTS-98~108芯
|
98~108
|
9
|
1
|
15.4
|
232
|
1000/3000
|
300/1000
|
10D/20D
|
|
GYTS-110~120芯
|
110~120
|
10
|
0
|
15.4
|
232
|
1000/3000
|
300/1000
|
10D/20D
|
|
GYTS-122~132芯
|
122~132
|
11
|
1
|
17.2
|
280
|
1000/3000
|
300/1000
|
10D/20D
|
|
GYTS-134~144芯
|
134~144
|
12
|
0
|
17.2
|
280
|
1000/3000
|
300/1000
|
10D/20D
|
储存、使用温度: -40℃至 + 70℃
Storage/Operating Temperature : -40℃ to + 70℃
|
| |
|
|
|
|
|
|
|
