GYXTW 光缆

  产品描述:

产品描述:

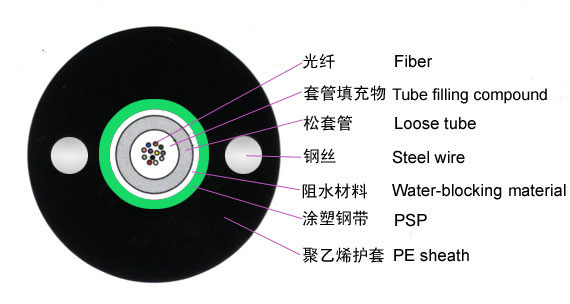

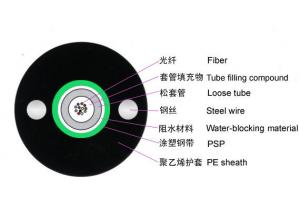

GGYXTW 光缆的结构是将250μm 光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。松套管外用一层双面涂塑钢带(PSP)纵包,钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水,两侧放置两根平行钢丝后挤制聚乙烯护套成缆。


产品特点:

具有良好的机械性能和温度性能

松套管材料本身具有良好的耐水解性能和较高的强度

管内充以特种油膏,对光纤进行了关键性保护

良好的抗压性和柔软性

双面涂塑钢带(PSP)提高光缆的抗透潮能力

两根平行钢丝保证光缆的抗拉强度

直径小、重量轻、容易铺设

较长的交货长度


产品标准

GYXTW 光缆符合YD/T 769-2003 标准
GYXTW cable complies with Standard YD/T 769-2003


光学特性:


G.652
G.655
50/125μm
62.5/125μm
衰减
@850nm


≤3.0dB/km
≤3.0dB/km
@1300nm


≤1.0dB/km
≤1.0dB/km
@1310nm
≤0.36dB/km
≤0.40 dB/km


@1550nm
≤0.22 dB/km
≤0.23dB/km


带宽(A级
@850nm


≥500 MHz·km
≥200 MHz·km
@1300nm


≥1000 MHz·km
≥600 MHz·km
数值孔径


0.200±0.015NA
0.275±0.015NA
光缆截止波长
≤1260nm
≤1480nm




结构参数:

光缆型号
光纤数
光缆直径

光缆重量
允许拉伸力

允许压扁力
弯曲半径

GYXS/GYXTW-2~12
2~12
10.0
105
600/1500
300/1000
10D/20D
GYXS/GY XTW-2~12
2~12
10.6
124
1000/3000
1000/3000
10D/20D
GYXS/GY XTW-14~24
14~24
12.5
149
1000/3000
1000/3000
10D/20D
GYXS/GY XTW-26~36
26~36
14.0
190
1000/3000
1000/3000
10D/20D
GYXS/GY XTW-38~48
38~48
15.0
216
1000/3000
1000/3000
10D/20D
存储、使用温度:-40℃ 至 +70℃
