光纤阵列 首页 > 产品中心 > 光纤阵列

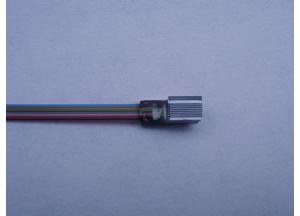

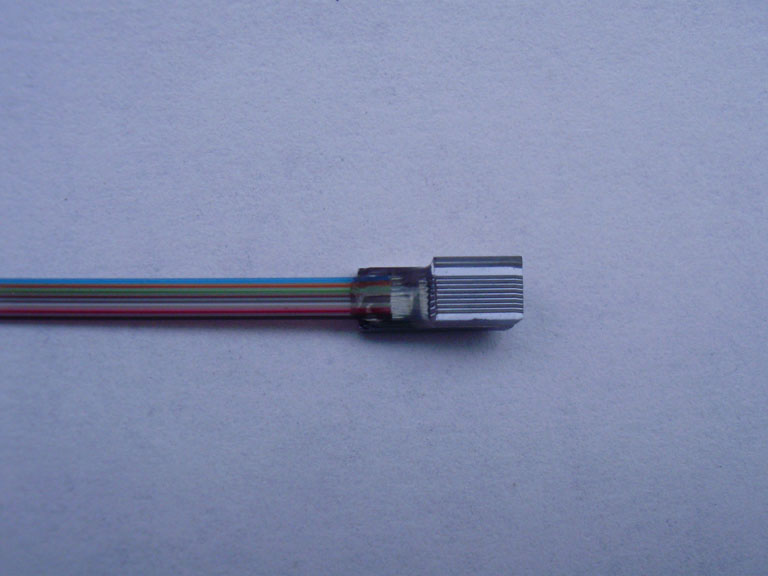

LW-FA系列光纤阵列

  产品描述:

     连接光波导,控制光的传播方向;控制光波导之间、器件之间和光波导与器件之间的光耦合。


产品特性:

高精度的纤芯间距、多通道、低插入损耗和高可靠性;
高精度的抛光角度。


一般应用场合:

平面光波导器件、阵列波导光栅;
有源/无源阵列光纤器件、微机电系统;
多通道微光学模块。


主要优点:

利用特殊的粘合工艺实现精确的光纤定位,以满足不同的需求;热膨胀系数匹配的封装设计保证了光纤阵列板无应力、高可靠性和高温下无光纤移位;端面角度可按要求精确研磨;符合Telcordia GR-1209-COREGR-1221-CORE标准。


性能指标:

技术参数
规格
材料
石英玻璃/耐热玻璃/
凹槽数目
小于等于64
V槽间距(µm)
250/127
间距精度(µm)
小于0.7
V槽角度 ()
60
末端面
0/98/82

订购信息:

No.
Fiber
Core Pitch
Width(W)
Length(L1)
Height(H)
LidLength(L2)
LW-FA01
250um
900um

2.5
2.5
8
8
2.5
2.5
4.2
4.2
LW-FA04
4f rib bon
250um
2.5
10
2.5
4.2
LW-FA08
8f ribbon
2*4f ribbon
250um
127um
3.2
2.5
10
10
2.5
2.5
4.2
4.2
LW-FA16
2*8f ribbon
127um
3.2
12
2.5
4.2
LW-FA32
4*8f ribbon
127um
5.7
12
2.5
4.2
For drawings, technical data or samples configuration other than stated above, please feel free to contact us:  sales@lightwit.com.cn
