光波分路器 首页 > 产品中心 > 光波分路器

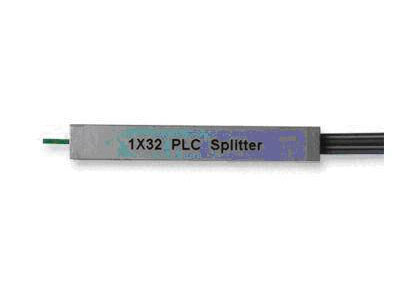

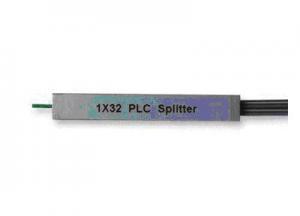

平面光波分路器

  产品描述:

        光波分路器,支架采用高级工程塑料。石英基板集成光波导型。体积小,工作波长范围宽,可靠性高,分光均匀性好等特点。可根据客户需求提供不同的种类。分光器技术指标符合YD/T893的行业标准要求。
支架式分光器是为适应在各ODN设备场合内安装设计制造。


产品特点:

支架采用高级工程塑料。
石英基板集成光波导型。
体积小,工作波长范围宽,可靠性高,分光均匀性好等特点。
可根据客户需求提供不同的种类。
分光器技术指标符合YD/T893的行业标准要求。


产品应用及优点:

安装在各种类型的光配器材内。
装在各种类型的光测试仪表内。


其主要优点:

 对波长不敏感、分光均匀性好、耐高低温和体积小等优点,技术性能符合Teicordia GR-1209和GR-1221可靠性要求,已通过ISO9001质量体系认证。

技术参数
规格(不含连接器损耗)
工作波长(nm)
1260-1650
类型
1*4
1*8
1*16
1*32
1*64
2*4
2*8
2*16
2*32
插入损耗(dB)
典型值
6.8
10.0
13.0
16.0
19.5




最大值
(P/S
)
7.1/
7.3
10.2/
10.5
13.5/
13.7
16.5/
16.9
20.5/
21.0
7.6
11.0
14.5
17.5
均匀性(dB)
≤0.6
≤0.8
≤1.2
≤1.5
≤2.5
≤1.5
≤1.5
≤2.0
≤2.5
偏振损耗(dB)
≤0.2
≤0.3
≤0.3
≤0.3
≤0.4
≤0.2
≤0.4
≤0.4
≤0.4
回波损耗(dB)
≥50
方向性(dB)
≥55
工作温度()
-40+85
储存温度()
-40+85


LW-PLC










波长(nm)
Wavelength
等级
Grade
端口
Port
封装形式
Package
出纤类型
Output
Fiber Type
光缆直径
Cable Diameter
光纤标准
Fiber Standard
进光连接
头类型
Input
Connector
出光连接
头类型
Output
Connector

13=1310
15=1550
16=1260-
  1650
P=P
GRADE
S=S
GRADE
102=1*2
104=1*4
108=1*8
116=1*16
132=1*32
164=1*64
202=2*2
204=2*4
208=2*8
216=2*16
232=2*32
1=裸纤式
Bare Fiber
2=尾纤式
Pigtail Cassette
3=法兰机架式
Rack-mounted
4=微型式
Micro-modular
5=支架式
Stent Type
1=1M
2=2M
3=根据客
 户要求
Customized
1= Φ0.9mm
2= Φ2 mm
3= Φ3 mm
1=G652
2=G657A
3=G657B
0=None
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC
5=LC/PC
6=ST
0=None
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC
5=LC/PC
6=ST
For drawings, technical data or samples configuration other than stated above, please feel free to contact us:  sales@lightwit.com.cn
