WDM波分复用 首页 > 产品中心 > WDM波分复用

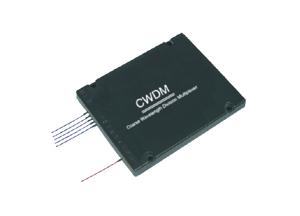

LW-CWDM系列粗波分复用器

  产品描述:
  粗波分复用器CWDM是宽带波分复用系统中的关键器件,采用介质膜滤光片滤波,波长稳定性好。采用密封工艺封装,环境稳定性高。 产品符合Telcordia GR-1209标准


产品应用:

宽带波分复用系统
城域网
光纤CATV系统


产品特点:

低插损
高隔离度
波长稳定度高
全光路无胶粘接
性能稳定可靠



技术参数:

复用器通道
2Wave(1*2)
3Wave(1*3)
4Wave(1*4)
5Wave(1*5)
隔离度等级
标准
高隔离度
标准
高隔离度
标准
高隔离度
标准
高隔离度
中心波长(nm)
1510/1530
1530/1550
1310
1510 1550
1310 1510
1530 1550
1310 1510
1530 1550 1570
波长带宽(nm)
±20
±5
±3
±3
最大插入损耗(dB)
0.5
0.8
1.0
1.5
2.0
2.5
2.2
2.7
最小隔离度(dB)
12
24
14
28
10
20
10
20
温度稳定性(dB/℃)
≤0.003
温度波长漂移(nm/ ℃)

≤0.008
偏振损耗(dB)
≤0.1
偏振摸色散(Ps)
≤0.1
方向性(dB)
≥55
光功率(dB)
250(MAX)
使用温度(℃)
-30~+65
存储温度(℃)
-40~+85



封装方式(nm)
A 105.2(L)×78.5(W)×12.7(H)(900µ松套管)
  B 105.2(L)×78.5(W)×12.7(H)(ø3.0mmPVC套管)


订购信息:
No.
Type
Central Wavelength
Insulation
Pigtail length
Connector style
Package dimension

LW-CWDM
WDM,
WDM-AD,
CWDM
1=1510/1530;
2=1530/1550;
3=1510/1550;
4=1530/1570;
5=1310/1510/1530;
6=1310/1510/1530/1550;
7=1310/1510/1530/1550/1570
1=Standard,
2=High
1=1M,
2=2M,
…..
SC/UPC,
SC/APC,
FC/UPC,
FC/APC
A= 105.2(L)*78.5(W)*12.7(H)( 900um lose tube)
B=105.2(L)*78.5(W)*12.7(H)( μ3.0mm PVC tube)

For drawings, technical data or samples configuration other than stated above, please feel free to contact us:  sales@lightwit.com.cn
