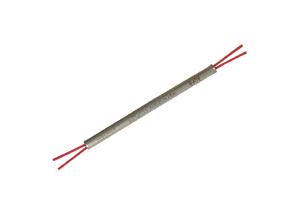

| LW-WDM系列单模波分复用器（980/1550nm） |
| |
|
| |
产品描述： |
| |
LW-WDM系列单模波分复用器（980/1550nm）采用自聚焦透镜和滤波片的最新技术,在980/1550nm窗口使用,不同类型的输出形式一定能满足您的的各种要求
产品应用：
通信
光纤传感器
光纤测试
本地网
产品特点：
高隔离度
插入损耗低
环境稳定
低串扰
带宽宽
技术参数：
|
技术参数中心波长(nm)：
|
980/1550
|
|
带 宽(nm)：
|
±10
|
|
最大插入损耗(dB)：
|
0.5
|
|
最小隔离度(dB)：
|
36/36(H级)、18/18(A级)、16/16(B级)
|
|
温度稳定性(dB/℃)：
|
≤ 0.003
|
|
偏振损耗(dB)：
|
≤0.15
|
|
方向性(dB)：
|
≥55
|
|
使用温度(℃)：
|
-40～+80
|
|
储存温度(℃)：
|
-40～+85
|
封装方式(mm)：
A ø 3.0×55 (L) (250u裸光纤)
B ø 3.0×55 (L) (900u松套管)
C 90(L)×15(W)×7(H)(900u松套管)
D 105.2(L)×78.5(W)×12.7(H)(900u松套管)
E 90(L)×15(W)×7(H) (ø3.0mmPVC套管)
F 105.2(L)×78.5(W)×12.7(H) (ø3.0mmPVC套管)
订购信息：
|
No.
|
Isolation grade
|
Pigtail length
|
Package Dimension
|
|
LW-WDM-980/1550
|
A,
B,
H,
|
1=1M,
2=2M,
|
A:μ3.0*55（L）（250u bare fiber）
B: μ3.0*55(L)(900u loose tube)
C: 90(L)*15(W)*7(H)(900u loose tube)
D:105.2(L)*78.5(W)*12.7(H)(900u loose tube)
E:90(L)*15(W)*7(H)(μ3.0mm PVC tube)
F:105.2(L)*78.5(W)*12.7(H)( μ3.0mm PVC tube)
|
For drawings, technical data or samples configuration other than stated above, please feel free to contact us: sales@lightwit.com.cn
|
| |
|
|
|
|
|
|
|
