WDM波分复用 首页 > 产品中心 > WDM波分复用

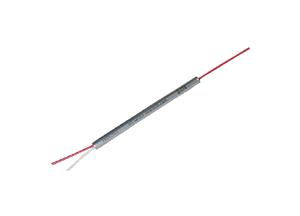

LW-WDM系列单模波分复用器(WDM)

  产品描述:
  单模波分复用器采用自聚焦透镜和滤波片的最新技术,在1300窗口使用,不同类型的输出形式一定能满足您的的各种要求


产品应用:

通信
光纤传感器
光纤测试
本地网


产品特点:

高隔离度
插入损耗低
环境稳定
低串扰
带宽宽


技术参数:

中心波长(nm)
1310 or 1550nm(单窗)
850 OR 1310(多摸)
备注
带宽(nm)
±20nm(窄带)
±40nm(宽带)
--
-
最大插入损耗(dB)
6.9
7.5
--
N×4(N=1,2,4)
10.3
11.2
8.4
N×8(N=1,2,4)
13.8
15
13.5
N×16(N=1,2 )
附加损耗(dB)
0.35
0.40
--
N×4(N=1,2,4)
0.55
0.65
--
N×8(N=1,2,4)
0.75
0.90
--
N×16(N=1,2 )
温度稳定性(dB/°C)
≤0.003
≤0.003
≤0.003
---
偏振损耗(dB)
0.24
0.30
--
N×4(N=1,2,4)
0.36
0.45
--
N×8(N=1,2,4)
0.48
0.60
--
N×16(N=1,2 )
均匀性(dB)
1.8
1.8
--
N×4(N=1,2,4)
2.7
2.7
1.0
N×8(N=1,2,4)
3.6
3.6
1.9
N×16(N=1,2 )
方向性(dB)


≥55

使用温度 (°C)



-40~+80
存储温度 (°C)
-40~+85






封装方式(mm)
A ø 3.0×55(L) (250µ裸光纤)
  B ø 3.0×55(L) (900µ松套管)
  C 90(L)×15(W)×7(H)(900µ松套管)
  D 105.2(L)×78.5(W)×12.7(H)(900µ松套管)
  E 90(L)×15(W)×7(H) (ø3.0mmPVC套管)
  F 105.2(L)×78.5(W)×12.7(H)(ø3.0mmPVC套管)
G 141.5(L)×101.7(W)×14.8(H)(ø3.0mmPVC套管)


订购信息:
No.
Wavelength
Isolation grade
Pigtail length
Package Dimension
LW-WDM-1310/
1480nm.
1510nm.
1530nm.
1550nm.
…..
A,
B,
H
1=1M,
2=2,
A:μ3.0*55(L)(250u bare fiber)
B: μ3.0*55(L)(900u loose tube)
C: 90(L)*15(W)*7(H)(900u loose tube)
D:105.2(L)*78.5(W)*12.7(H)(900u loose tube)
E:90(L)*15(W)*7(H)(μ3.0mm PVC tube)
F:105.2(L)*78.5(W)*12.7(H)( μ3.0mm PVC tube)

For drawings, technical data or samples configuration other than stated above, please feel free to contact us:  sales@lightwit.com.cn
