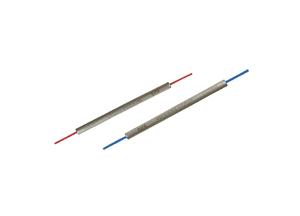

LW-WF系列标准光纤滤波器

  产品描述:
  光滤波器用来选通或者阻止光路系统中特定的波长,因此有广泛的应用.本公司的光纤滤波器采用了薄膜型结构,通过输入光纤的光束首先被准直后通过滤波片,然后重新被聚焦到输出光纤中. 光滤波器的线宽定以为Full Width at Half Maximum (FWHM),标准的光纤滤波器具有平滑,圆角的传输光谱,这是因为光纤滤波器采用的单一Fabry Perot型谐振腔决定的,Fabry Perot谐振腔由两个反射镜和一段固定的空隙构成.通过调节两个反射镜之间的距离来选择光滤波器能够通过的波长.这种由F-P腔形成的滤波器产生的光谱形状被称作洛伦兹(Lorentz)谱线.单个F-P腔产生的光谱是窄线宽,尖顶型的光谱,顶部平滑型的滤波器可以通过多个F-P腔叠加设计获得, 多个F-P腔叠加可以产生顶部平滑,带通型滤波光谱,滤波谱线的下降沿变的陡峭,通带外的波长可以被有效抑制.


产品特点:

  低附加损耗
  环境稳定性高
  方向型好
  偏振敏感度低
  高回波损耗
  全光纤结构

应用领域:

  光功率分配
  光纤通信系统
  光纤有线电视系统
  光纤传感系统
  光纤放大器

技术参数

波长类型(nm) :
1310pass/1550stop
1310stop/1550pass
1310stop/1510pass
1310pass/1510stop
1310stop/1570pass
1310pass/1570stop
最大插入损耗(dB):0.5
最小隔离度(dB):16
带宽(nm):±20、±15、±10、±5
封装方式:
A   ø3.0×55(L) (250u裸光纤)
B   ø3.0×55(L) (900u松套管)
C 90(L)×15(W)×(7(H) (900u松套管)


订购信息:

No.
Passing Wavelengthe
Stopping Wavelength
Band wide
Package
LW-WF-
1310nm
1510nm
1550nm
1570nm
1310nm
1550nm
1570nm
±5
±10
±15
±20
A:μ3.0*55(L)(250u bare fiber)
B: μ3.0*55(L)(900u loose tube)
C: 90(L)*15(W)*7(H)(900u loose tube)
For drawings, technical data or samples configuration other than stated above, please feel free to contact us: sales@lightwit.com.cn
