光纤跳线连接器、尾纤 首页 > 产品中心 > 光纤跳线连接器、尾纤

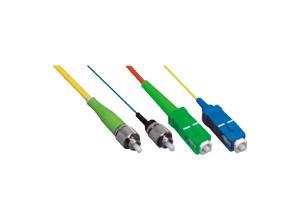

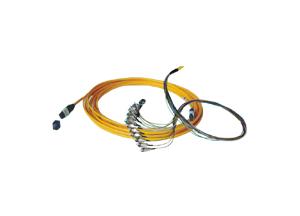

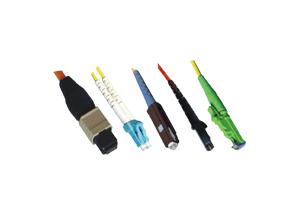

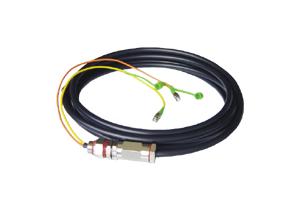

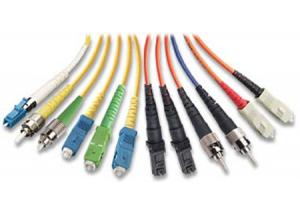

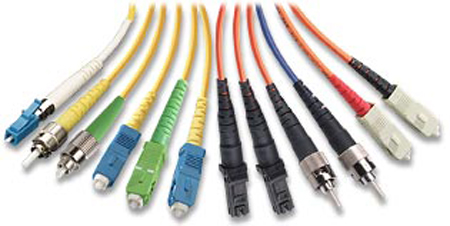

LW-Patch Cord系列光纤跳线连接器

  产品描述:


光纤连接器又称光纤跳线,它是把光纤的两个端面精密对接起来,它是把光纤的两个端面精密对接起来,以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去,并使由于其介入光链路而对系统造成的影响减到最小。使用范围:光纤通信网络、光纤宽带接入网、光纤CATV、光纤仪器仪表、光纤局域网


产品分类:

光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线,还有其它如以塑胶等为传输媒介的光纤跳线;按连接头结构形式可分为:FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。



产品应用:


数据传输

电信网

测试设备

宽带网

光纤CATV


产品特性:


 PC,UPC,APC多处研磨方案

 高可靠性与稳定性

 高回波反射损耗,低插入损耗

 插芯端面400倍电子检测

 良好的互换性

 单模或多模光纤任选

 型号:FC/PC FC/APC SC/PC SC/APC ST MTRJ MU LC 等。





技术指标:
PC插入损耗   0.2dB
UPC
插入损耗 0.2dB
APC
插入损耗 0.2dB
PC
回波损耗   45 dB
UPC
回波损耗 50 dB
APC
回波损耗 65 dB
温湿老化温度85,85%相对湿度,14插入损耗变化≤0.1dB
温度循环温度-40+75,10%~80%相对湿度,42个循环,14天插入损耗变化≤0.1dB
浸水温度43, PH5.5, 7插入损耗变化≤0.1dB
振动振幅1.52mm,频率10Hz55Hz, XYZ三个方向各2小时插入损耗变化≤0.1dB
负载弯曲 0.454kg负载100周期(加套)插入损耗变化≤0.1dB
负载扭转 0.454kg负载10周期(加套)插入损耗变化≤0.1dB
0.23kg拉力(裸纤),1.0kg(加套)插入损耗变化≤0.1dB
冲  击 1.8m高,三个方向, 8/方向插入损耗变化≤0.1dB
参考标准 Bellcore TA-NWT-001209 插入损耗变化≤0.1dB




订购信息:


No.
Connector Stype
Core Number
Mode
External Diameter(mm)
Length
LW-Pigtail-
FC/PC-FC/PC,
SC/UPC-FC/APC
SC/PC-FC/APC
FC/PC-FC/APC
SC/PC-SC/APC
……
1=1,
2=2
1=SM
2=MM(62.5/125)
3=MM(50/125)
4=MM(100/140)
Φ0.9

Φ2.0
……




L1M
L2M
L3M
L4M
……

For drawings, technical data or samples configuration other than stated above, please feel free to contact us:  sales@lightwit.com.cn
